Esercizi esame

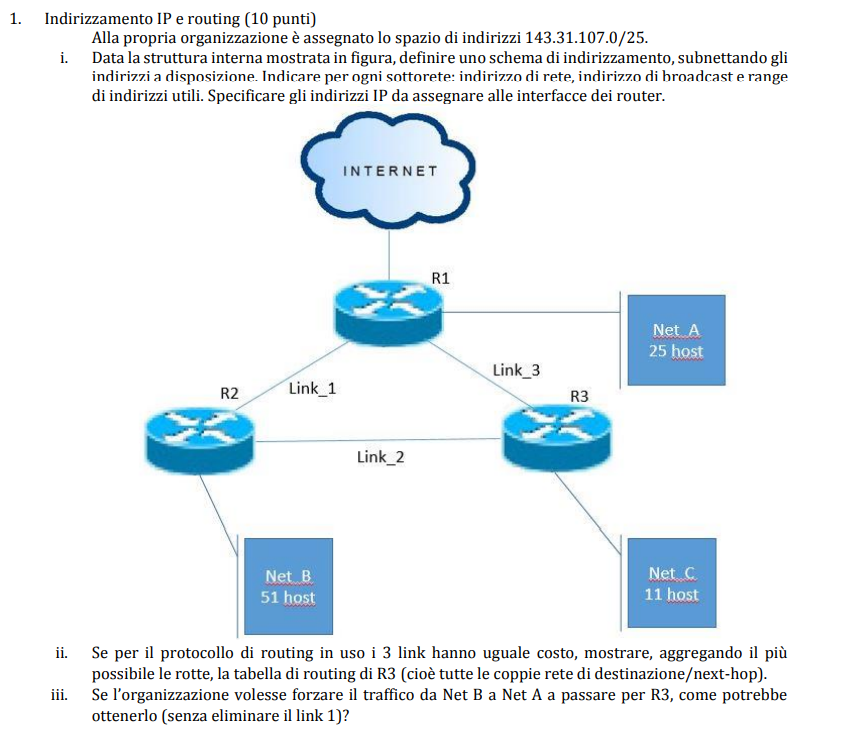

1.i. Schema di indirizzamento

[excalidraw: 100%]

1.ii. Tabella di routing rispetto R3

[excalidraw: 100%]

Specifichiamo cosa è raggiungibile direttamente (verde), e chi è raggiungibile tramite next-hop (rosso).

La routing table ci dice tutti i network che riusciamo a raggiungere direttamente (verde) oppure il link da usare come prossimo step dell'istradamento (rosso).

come valore di next hop, mettiamo "direttamente connessa" se esiste una connessione diretta tra il router e la destinazione (verde), mentre per quelle che richiedono il next-hop, inseriamo l'indirizzo del router del link (quindi la destinazione del link).

La domanda che ci dobbiamo fare è "voglio andare da R3 fino ad un certo indirizzo IP, cosa devo fare (next hop)?"

• Se il client è collegato direttamente, allora il next hop sarà semplicemente andare verso quell'IP
• Se il client non è collegato direttamente, allora per raggiungere quell'IP si deve instradare verso il next-hop, per poi essere gestito dal prossimo router

Nome	IP	next hop
Rete C	143.31.107.96/28	direttamente connessa
Link 2	141.31.107.116/30	direttamente connessa
Link 3	143.31.107.120/30	direttamente connessa
Rete A	143.31.107.64/26	141.31.107.121 (R1 tramite link L3)
Rete B	143.31.107.0/27	143.31.107.118 (R2 tramite link L2)

1.iii.

todo

2.i

Descrivere lo scopo e il livello della pila internet in cui operano i seguenti protocolli:

1. BGP, Layer 3, usato nel routing
2. NAT, Layer 3, usato per tradurre un indirizzo ip privato a pubblico
3. DHCP, Layer 1, assegna indirizzi IP a dispositivi connessi alla rete
4. ARP, Layer 3, traduce indirizzo MAC in indirizzi IP
5. FTP, Layer 1, protocollo di invio file

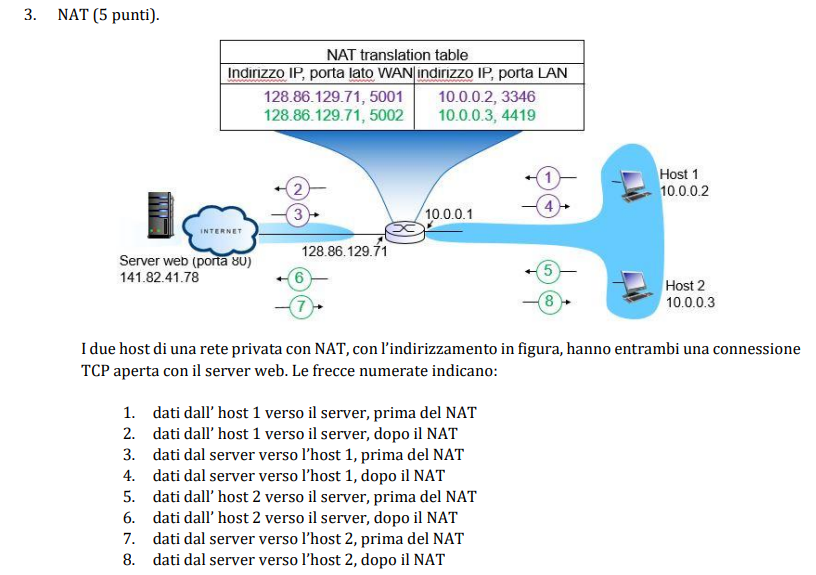

3.i

Flusso	IP sorgente	IP destinazione	Porta sorgente	Porta destinazione
1	10.0.0.2	141.82.41.78	3346	80
2	128.86.129.71	141.82.41.78	5001	80
3	141.82.41.78	128.86.129.71	80	5001
4	141.82.41.78	10.0.0.2	80	3346
5	10.0.0.3	141.82.41.78	4419	80
6	128.86.129.71	141.82.41.78	5002	80
7	141.82.41.78	128.86.129.71	80	5002
8	141.82.41.78	10.0.0.3	80	4419

4.i

[excalidraw: 100%]

5.i

[excalidraw: 100%]

S2
Match	Action
IP Src = 10.2.0.4 IP Dst = 10.3.*.*	forward(2)
IP Src = 10.2.0.3 IP Dst = 10.3.*.*	forward(1)

S1
Match	Action
Ingress Port 4 IP Src = 10.2.0.4 IP Dest = 10.3.*.*	forward(1)

S3
Match	Action
Ingress Port 3 IP Dst = 10.3.0.6	forward(1)
Ingress Port 3 IP Dst = 10.4.0.5	forward(2)
Ingress Port 4 IP Dst = 10.3.0.6	forward(1)
Ingress Port 4 IP Dst = 10.3.0.5	forward(2)

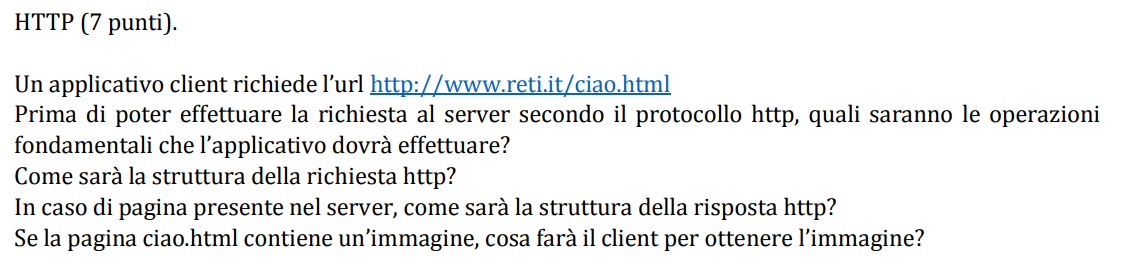

6.i

1. Client Richiede al DNS l'indirizzo IP del sito
2. Client Effettua handshake con il sito
3. Client fa richiesta GET per ciao.html
4. Server risponde con status 200 e il contenuto del file ciao.html
5. Se la pagina contiene un immagine, il client farà di nuovo una richiesta GET al server per ottenerla
